Деталь є, креслення немає
Типова ситуація в ремонтній майстерні: вузол вийшов з ладу, запчастина знята з виробництва, виробника вже не існує, а документації на неї ніхто ніколи не бачив. Деталь лежить на столі — зношена, з нерівною поверхнею, але це єдиний носій геометрії. Далі є два шляхи: обміряти штангенциркулем і сподіватися, що нічого не пропустили, або оцифрувати.
Перший шлях працює для простих тіл обертання. Щойно з’являються ливарні радіуси, складні спряження чи поверхні подвійної кривизни — ручний обмір перетворюється на лотерею, а кожна ітерація коштує ще одного зіпсованого заготовки.
Що дає оцифрування
3D-сканування знімає з поверхні мільйони точок і будує з них полігональну сітку — точну копію того, що є насправді, включно зі зносом і деформаціями. Далі інженер працює вже в CAD: відновлює номінальну геометрію, порівнює її з реальною, бачить, де метал з’їло, а де деталь повело.
Ключова відмінність від фотограмметрії чи «замірів на око» — метрологічна прив’язка. Сканер дає не приблизну форму, а розміри, яким можна довіряти при виготовленні.
Чому в реверс-інжинірингу згадують саме цього виробника
На ринку є десятки брендів, але в задачах відновлення деталей стабільно фігурує техніка Shining 3D. Причина прозаїчна: компанія тримає одразу дві лінійки — портативні пристрої для роботи «в полі» та стаціонарні системи для лабораторії, і обидві працюють у спільній програмній екосистемі.
Це важливо, бо реальний ремонт рідко вкладається в один сценарій. Дрібний корпус зручно сканувати на поворотному столі за десять хвилин. Вузол, який неможливо демонтувати, доводиться обходити з приладом у руках прямо на місці. Коли обидва режими живуть в одному програмному середовищі, дані не треба конвертувати між форматами й втрачати точність на кожному перекладі.
Практичні межі методу
Сканування не всесильне. Глибокі глухі отвори прилад не бачить — туди все одно доведеться лізти нутроміром. Дзеркальні та прозорі поверхні розсіюють або відбивають промінь так, що система не будує точки; їх обробляють матуючим складом. Дуже тонкі кромки округлюються сіткою і потребують ручного доведення в CAD.

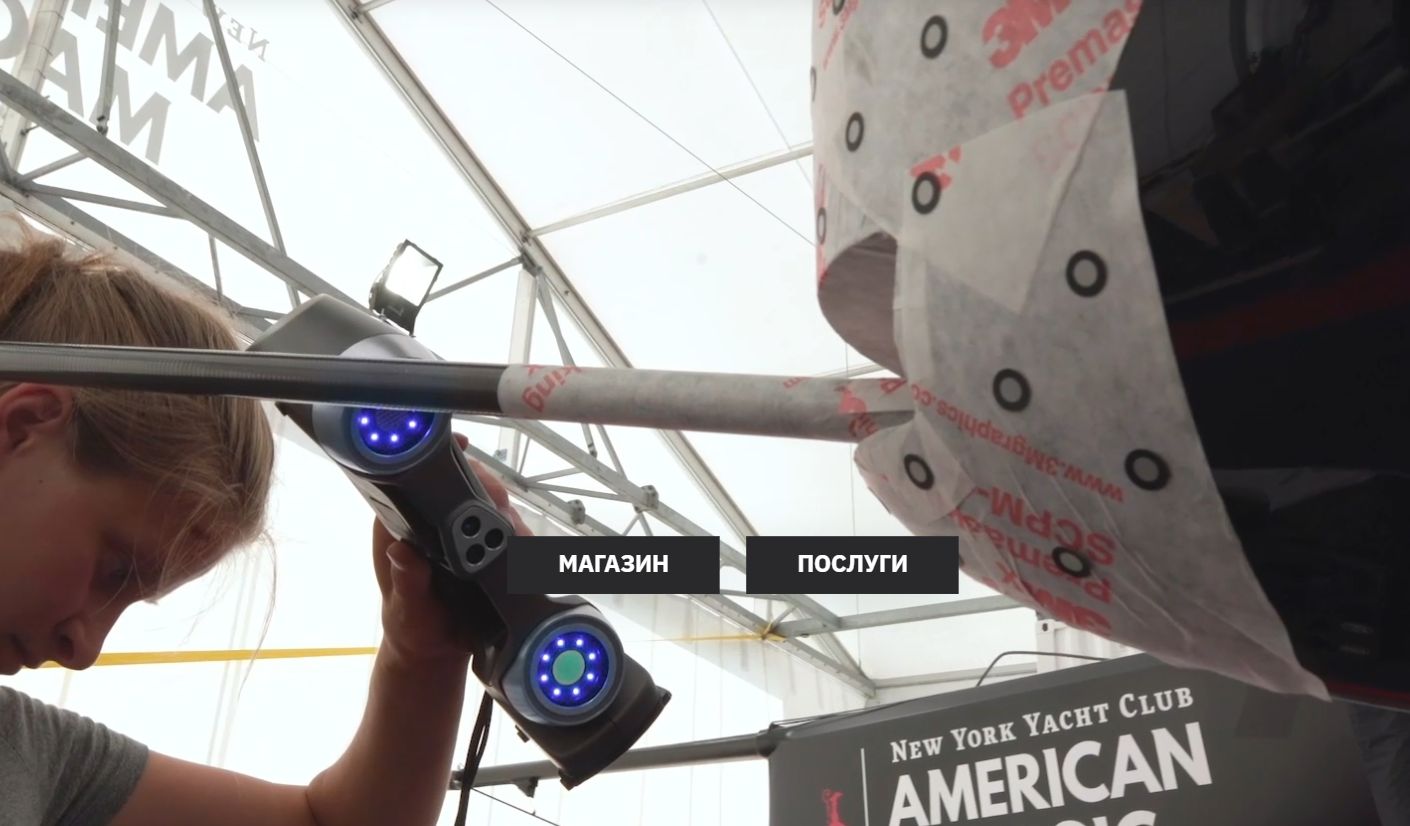

Ще один нюанс — розмір. Для об’єктів метрового масштабу й більше потрібна інша методика: робота з маркерами, зшивання кількох проходів, контроль накопиченої похибки. Під такі завдання беруть спеціалізовані сканери для великогабаритних об’єктів, бо портативний прилад на великій дистанції накопичує відхилення.
Скільки це економить
Рахунок ведеться не у вартості сканера, а у вартості простою. Якщо вузол зупиняє лінію або одиницю техніки, кожен день очікування деталі коштує дорожче, ніж уся процедура оцифрування. Оцифрована деталь — це ще й цифровий архів: наступного разу її не треба міряти заново, файл уже є, і виготовлення починається одразу.
Додатковий ефект — можливість покращення. Маючи модель, легко підсилити слабке місце, змінити матеріал, зробити деталь ремонтопридатною. Ремонт перетворюється на модернізацію.
Як підійти до вибору
Перед покупкою варто чесно описати свої деталі: типовий габарит, потрібна точність, чи можна демонтувати вузол, які поверхні переважають. Ці чотири відповіді відсікають більшість моделей і залишають два-три реальні варіанти.
Порівняти характеристики, робочі дистанції та комплектацію різних систем можна на 3dscanner.com.ua, де обладнання розсортоване саме за сценаріями застосування, а не лише за ціною.
